خبرگزاری آریا- منبع کویل دار یکی از تجهیزات لازم برای موتورخانه های آبگرم می باشد که وظیفه انتقال حرارت تولید شده در دیگ آبگرم یا دیگ بخار را به آب مورد مصرف در واحد های مصرفی بر عهده دارد. برخی منابع از منبع کویل دار با عنوان آبگرمکن غیر مستقیم یاد می کنند اما بصورت تخصصی منبع کویل دار نوعی از مبدل های حرارتی پوسته و لوله برشمرده می شود.

سیکل منبع کویلی به این صورت است که دیگ آبگرم آب موجود در مخزن خود را گرم می کند و به دمای بالا میرساند، این آب توسط لوله کشی انجام گرفته از طریق کویل ها وارد منبع کویل دار می شود. از طرفی آب لوله کشی (سرد) وارد منبع شده است . تبادل گرمایی میان این دو سیال اتفاق افتاده و دمای آب ورودی لوله کشی افزایش یافته و به حدود 65 درجه خواهد رسید این آب وارد سیستم لوله کشی شده و به واحدهای مصرفی انتقال می یابد.

تولید کننده منبع کویل دار

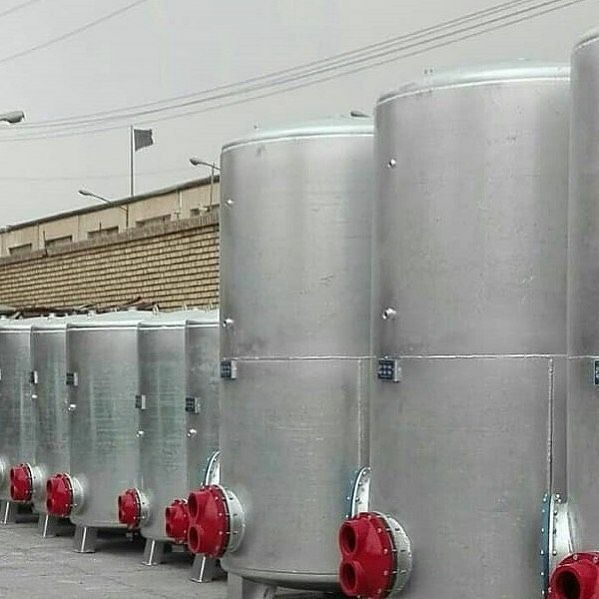

منبع کویل دار تولیدی گروه سازآب از ظرفیت 300 لیتر تا 8 هزار لیتر در ساعت در دو حالت ایستاده و خوابیده و بصورت تک کویل یا دو کویله تولید میگردد.

ورقهای مصرفی در تولید منبع کویل دار از ورق فولادی با مشخصات و محاسبات مطابق آیین نامه ASME متناسب با فشار کاری مورد نیاز طراحی و تولید شده و کلیه سطوح داخلی پس از سند بلاست با سه لایه رنگ اپوکسی  به ضخامت 140 میکرون پوشش داده می شود.

امروزه ورقهای گالوانیزه جایگزین سیستم ورق فولادی با روکش اپوکسی شده است ، منتها باید به ضخامت گالوانیزه نوع سرد و گرم بودن آن و ... حتما دقت نمود. ضخامت بدنه و عدسیها با محاسبات دینامیکی بگونه ای انتخاب شده است که طول عمر منبع در مناسبترین حالت ممکن باشد.

کویل در منابع کویلی

کویل وظیفه انتقال حرارت بین دو آب با درجه اختلاف دمایی را برعهده دارد که معمولا از متریالی تولید می شود که توانایی انتقال حرارتی بالا همانند مس و استیل داشته باشند. لوله های مصرفی در ساخت کویل منبع کویل دار از نوع فشار قوی سایز 20 بوده و سطح حرارتی کویل به درخواست مشتری قابل افزایش می باشد. همچنین کویل حرارتی به دو صورت آب به آب یا بخار به آب قابل تولید و استفاده  می باشد ولی حتما نوع بخار به آب آن باید ضخامت بالاتری داشته باشد تا بتواند در دما و فشارهای بالا مقاومت داشته باشد. استفاده از کویل مسی به علت بالا بودن ضریب هدایت حرارتی مس و همچنین طول عمر زیاد این نوع کویل در منابع کویلی بهینه و مهندسی می باشد.

انواع منبع کویل دار

منبع کویل دار به دو صورت کلی افقی (خوابیده) و یا عمودی (ایستاده) تولید می شود که بسته به موقعیت جانمایی منبع کویلی در موتور خانه، ارتفاع موتورخانه، فضای موجود در موتورخانه و ... انتخاب و تهیه می گردد. در هر دو حالت سیستم تولید و مکانیزم کار یکسان است اما معمولا منبع کویل دار افقی با قیمت بیشتر نسبت بهخ منابع کویلی عمودی یا ایستاده تولید می گردند. از این رو تیراژ تولید و سفارش منبع کوئلی ایستاده بیشتر است و در بازار خواهان زیادی دارد. از این رو مجموعه های تولید کننده منبع کویل دار نوع ایستاده این منابع را معمولا آماده در انبار دارند.

منبع کویلی افقی بیشتر مناسب موتورخانه‌های با ابعاد بزرگ‌تر است. در مقایسه با منابع کویل ‌دار ایستاده، منبع کویلی افقی به خاطر طول کویل بیشتر از لحاظ فنی به‌صرفه‌تر است. اما از نظر شرایط نصب، در مقایسه با منبع کوئل دار ایستاده، دشوارتر نصب می‌شود و حجم بیشتری از فضای موجود در موتورخانه را اشغال می‌کند.

قیمت منبع کویل دار

قیمت منبع کویل دار پارامتری وابسته به ظرفیت مخزن، ضخامت ورق های استفاده شده در ساخت بدنه منبع ، استیل یا مس بودن کویل داخل منبع ، افقی یا عمودی بودن و برخی دیگر از پارامترها می باشد. جهت استعلام قیمت منبع کویل داربا پرسنل فروش سازآب تماس بگیرید.

قیمت منبع کویل دار از 25 میلیون ریال برای مخزن 100 لیتری آغاز و تا 180 میلیون تومان برای منبع کویل دار استیل 10 هزار لیتری در تاریخ نگارش این مقاله ادامه دارد. گران ترین نوع منبع کویل دار منبعی است دوکویله ، با بدنه استیل و کویلهای مسی. لیست قیمت منبع کویل دار را براحتی با شماره شرکت تماس گرفته و دریافت نمائید.

منبع کویلی در موتورخانه آبگرم

برتری منبع کویل دار نسبت به دیگر دستگاههای تولید کننده آبگرم بهداشتی نظیر منبع دوجداره این است که منبع کویل دار شامل یک لایه ورق میباشد، درصورتی که مشکل پوسیدگی ویا رسوب بستن داخل منبع بوجود بیاید،به راحتی قابل تعمیر،سرویس و نظافت می باشد.

تعمیر و نگهداری منبع کویل دار بسیار حائز اهمیت میباشد در صورتی که در مسیر ورود آب به موتورخانه دستگاه سختی گیر نصب کنیم املاح موجود در آب مصرفی به حداقل میرسد و انباشته شدن رسوب داخل منبع به حداقل میزان ممکن میرسد و عمر کویل ها و همچنین منبع به چندین سال افزایش می یابد .

در تاسیسات بزرگ با توجه به تجربه باید بجای یک منبع از دو یا چندین منبع که در مجموع همان ظرفیت محاسبه شده را به ما بدهند استفاده کرد تا در صورتیکه به هر علت یکی از منابع  اگر از مدار خارج شد منابع دیگر تا تعمیر یا جایگزینی منبع خراب ،ساختمان آب گرم مصرفی داشته باشد.

برای سرعت دادن جهت گرم شدن آب، باید طول منبع از عرض بیشتر باشد تا سطح تبادل حرارت سریعتر انجام شود. به منظور جلوگیری از اتلاف انرژی گرمایی حتما منبع باید عایق شود.

منبع کویلی آبگرم و موارد اجرایی آن

محل نصب منبع کوئل دار باید به گونه ای باشد که برای عملیات نصب و همچنین تعمیرات آتی فضای کافی وجود داشته باشد. در قسمت جلوی منبع کویلی که کویل دستگاه قرار دارد در محل نصب باید 1.5 برابر قطر مخزن فضا باشد تا بتوان کویل دستگاه را برای تعمیرات و سرویس از دستگاه خارج کرد. محل نصب منبع کویل دار باید کفشور فاضلاب، به جهت هدایت آب حاصل از نشتی و تخلیه دستگاه را داشته باشد.

پیشنهاد می گردد بدنه منابع تولید شده با ورق فولادی توسط لایه ای عایق های ایزولاسیون مثل قیر گونی ، ایزوگام ، پشم شیشه و ...عایق بندی شود. لوله شیر اطمینان جهت خروج آب در زمان خطر و تست باید تا 10 سانتی متری کف موتورخانه کشیده شود. پمپ برگشت آب گرم مصرفی باید حتی الامکان نزدیک به مخزن کوی لدار و دارای ترموستات باشد. زیر منبع کویلدار جهت تخلیه به جای درپوش باید از شیر و لوله کشی تا محل مناسب جهت تخلیه استفاده شود. شیر اطمینان نصب شده روی دستگاه باید از نوع حساس به دما و فشار باشد. سطح نصب فونداسیون یا سطح موجود تراز باشد و دستگاه روی فونداسیون مخصوص نصب شود تا در صورت عبور آب از کف موتورخانه پایه‌های دستگاه در معرض پوسیدگی نباشند. در موتورخانه‌هایی که در طبقات زیرین هستند و از راه پله و پارکینگ دسترسی ندارند دریچه سقفی برای تعویض منبع و انجام تعمیرات در نظر گرفته شود. در مسیرهای ورودی و خروجی مخزن از مهره ماسوره و شیر یکطرفه و شیر فلکه های مناسب با سایز و فشار کاری مخزن استفاده شود.

محاسبه ظرفیت و تولید منبع کویل دار

میزان آب گرم مصرفی سیستم ، ضخامت و نوع ورق بدنه و عدسی های منابع فلزی ، بررسی ابعادی منبع کویلدار از منظر شرایط ورود و نصب در موتورخانه پروژه و همچنین تعیین جنس و ظرفیت فشار کاری کویل و سطح تبادل حرارتی کویل مورد نیاز باید توسط طراح و ا استناد به آیین نامه های مورد تایید انجام گیرد.

در مورد محاسبه سطح حرارتی کویل آب گرم در منبع محاسباتی وجود دارد که برای محاسبه مقدار سطح تبادل حرارتی کویل منبع، کل گرمای مورد نیاز منبع را (با توجه به حجم منبع و اختلاف دمای آب سرد ورودی و آب گرم خروجی مصرفی از منبع) بر ضریب کلی انتقال حرارت (U جنس کویل منبع ضرب در اختلاف دمای لگاریتمی آب ورودی و خروجی تقسیم می‌نمائیم.

میزان ظرفیت آبگرمکن پس از محاسبه بار حرارتی ساختمان تعیین میگردد. حجم منبع کویلی به کمک جداول تعیین حداکثر مصرف آب گرم و ضریب تقاضا از طریق رابطه زیر تعیین می‌شود.

V_t=D_m×D_f×D_s

که در آن V_t حجم نهایی مخزن است و برای متغیرهای دیگر داریم:

D_m، حداکثر مصرف آب گرم بر حسب گالن بر ساعت آمریکایی که از طریق جداول آیین نامه ای به دست می‌آید.

D_f، ضریب تقاضای مصرف که از طریق جداول استاندارد مربوطه به دست می‌آید.

D_s، ضریب ذخیره منبع معرفی شده در استاندارد مورد طراحی

بعد از مشخص شدن ظرفیت مورد نیاز منبع که شامل بدنه و عدسی می باشد از فولاد متناسب با توجه به شرایط پروژه و نیاز مشتری (گالوانیزه ف فولادی ، استیل و ...)  تولید می گردد و پس از آن کویل توسط اتصال فلنجی تعبیه شده بروی منبه فلزی نصب می گردد.

در بدنه مخزن نازلهایی برای اتصال دو لوله ارتباطی به یکدیگر و انواع مختلف متعلقات (سنسور دما، شیرتخلیه، گیج فشار، شیر اطمینان) به منابع کویل دار، در دو حالت پلی اتیلنی و فلزی تولید شده و تعبیه می‌گردد.

نکات فنی طراحی منبع کویل دار

1- منبع اصلی به صورت استوانه عمودی یا افقی (برحسب شرایط مکانی شما) ، سر و ته عدسی ها لبه دار پرس شده ( کونیک)، بر اساس استاندارد ASME جهت فشار کار 100 psig  ساخته میشود.

2- هر دستگاه دارای منهول با ابعاد مناسب مخازن تحت فشار با واشر مربوطه میباشد.

3- کویل مسی بر اساس آخرین استانداردهای ASME و BS ساخته میشود.

4- بوشنهای لازم جهت خروجی آب گرم، ورودی آب، ترموکوپل شیر ترموستاتیک، تخلیه، ترمومتر، شیر اطمینان و فشار سنج روی دستگاه جوش داده میشوند.

5- داخل دستگاه پس از تمیز کاری حداقل دو لایه اپوکسی مخصوص و خارج آن بعد از ضد زنگ، رنگ روغنی زده میشود.

6- هر دستگاه دارای پایه مناسب از فولاد ساختمانی می باشد

7- هر مخزن کویلی دارای دو محل اتصال قلاب مخصوص جهت سهولت در جابه جایی و نصب می‌باشد.

8- منبع اصلی با فشاری معادل یک و نیم برابر فشار کل تست میگردد

9- کویلها با استفاده از لوله های مسی به قطر های 3⁄4 و 7⁄8 اینچ ساخته میشوند.

10- عدسی کویل مسی از جنس چدن است.

11- صفحه تیوب پلیت و غلاف کویل مسی از جنس فولاد مناسب مخازن تحت فشار ساخته میشوند.

12- فشار طراحی و تست جهت کویلها تا قطر 8 اینچ به ترتیب، 150 و 300 پوند بر اینچ مربع و برای کویل های به قطر 10 تا 14 اینچ به ترتیب 125 و 250 پوند بر اینچ مربع میباشند.

13- درجه حرارت طراحی کویل ها 350 درجه فارنهایت میباشد.

منبع کویلدار استیل یک نوع مخزن استیل است که بصورت دوجداره تولید می شود. جهت کسب اطلاعات در مورد مخزن استیل به سایت شرکت سازآب مراجعه کنید.
