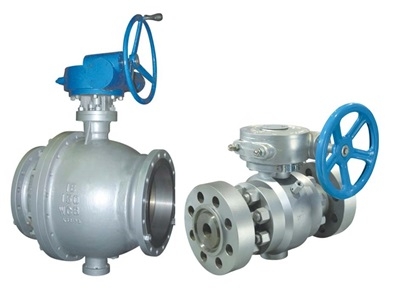

خبرگزاری آریا- شیر توپی یا بال ولو نسبت به سایر شیرها کاربرد بیشتری دارند و دلیل اصلی آن وجود ساختمان داخلی ساده در آن ها است. از گردش 90 درجه گوی توخالی برای طراحی این قطعات استفاده شده است و به نحوی است که با چرخش گوی جریان سیال قطع و وصل می شود. به عبارتی شیر توپی نوعی از شیر ربع گرد است و با قطع و وصل جریان مسیر جریان را باز و بسته می کنند.
کاربرد شیر توپی
بال ولو یا شیر توپی در وسایل خانگی و لوله کشی های خانگی مورد استفاده قرار می گیرد. به عنوان مثال این قطعات جهت کنترل جریان نیز مورد استفاده قرار می گیرند. شیرهای توپی فشار و حجم بالای سیال را تا حد زیادی تحمل می کنند و توانایی مدیریت جریان سیال را تا دمای 480 درجه سانتی گراد دارند. بنابراین می توان گفت صنایعی که تحت شرایط فوق کار می کنند به راحتی می توانند از شیرهای توپی استفاده کنند.
انواع شیرتوپی
بهتر است که برای دسته بندی این قطعات به شکل طراحی و ساختمان آن ها توجه بسیاری کرد. در واقع در طراحی این شیرها نیز دو جزء مجزا ( بدنه شیر و بخش توپی ) وجود دارد.
انواع شیر توپی بر اساس طراحی بدنه
طراحی بدنه شیرهای توپی را می توان به صورت های مختلف یک تکه، دو تکه و سه تکه انجام داد که این قطعات توسط جوش و پیچ و مهره به هم وصل می شوند. بهتر است این نکته مهم را بدانید که شیرهای دوتکه و سه تکه قیمت بالاتری دارند اما هزینه تعمیر در آن ها مقرون به صرفه تر است. شیرهای توپی از نظر طرحی بدنه به سه دسته تقسیم می شوند :
در این طراحی بدنه شیر توپی به صورتی است که قسمت توپی آن از بخش های کناری وارد و خارج می شوند. بنابراین اگر قرار بر این باشد که توپی شیر تعمیر شود، شیر را به طور کامل باید از خط جریان جدا کرد و تعمیرات لازم را روی آن انجام داد. ورودی کناری ها ممکن است که به سه شکل یک تکه، دو تکه و سه تکه طراحی شوند.
در طراحی ورودی بالا نیز، بدنه شیر به نحوی طراحی می شود که بخش توپی آن از قسمت بالا کاملا در دسترس باشد. در این نوع طراحی هر چه اتصالات کمتر باشد احتمال نشتی نیز کاهش می یابد.
- جوشی (Welded body ball valve)
طراحی شیرهای جوشی به این صورت است که دیگر از پیچ و مهره و اتصالات استفاده نمی شود. شیرهای جوشی در کارهای ساده مورد استفاده قرار می گیرند. استحکام بالای بدنه در شیرهای جوشی یکی از پارامترهای قابل توجه و حجم و وزن آن ها نسبت به سایر طراحی ها کمتر است. بنابراین باید گفت به دلیل عدم تعمیر شیرهای تمام جوش، در طراحی های صنعتی بسیار کمتر استفاده می شوند.
انواع شیر توپی بر اساس طراحی توپی
شیرهای توپی بر اساس طراحی توپی به موارد زیر تقسیم می شوند :
- شناور (Floating ball valve)
توپی نیز در این نوع طراحی، در داخل شیر حالت شناور دارد و قابلیت جابه جایی آن تا چند میلی متر است. تنها بخشی که به توپی متصل است قسمت بالایی آن است و کنترل آن هم از بالا انجام می شود.
- ترونیون (Trunnion ball valve)
در این نوع طراحی، توپی به صورت کامل در محفظه داخلی فیکس می شود و حرکت آن از هر چهار طرف نیز محدود می شود. هزینه این طراحی ها بیشتر است اما کارایی بهتر و بیشتری دارند. از شیرهای توپی ترونیون می توان در جریان هایی که فشار بالا دارند نیز استفاده کرد. بخش نشیمن گاه در شیرهای ترونیون آزاد است و توسط شفت و فنر به پایین بدنه متصل می شود. این قابلیت برای آب بندی شیر مورد استفاده قرار می گیرد.
در طراحی این قطعات، طراحی بخش توپی شیر به گونه ای است که قطر کمتری دارد و این مسئله منجر به افت فشار جریان در شیر می شود.
در صورتی که در طراحی توپی، قطر آن با قطر خط لوله هم اندازه باشد باعث می شود که هیچگونه افت فشاری در مسیر جریان سیال پیش نیاید.
- وی شکل (V-Shaped ball valve)
طراحی نشیمن گاه در این حالت شباهت زیادی به حرف V انگلیسی دارد. دلیل انتخاب این طراحی این است که امکان کنترل جریان سیال در خط لوله ایجاد شود. قابل ذکر است که شیر توپی در کنترل جریان مورد استفاده قرار نمی گیرد اما از توپی های وی شکل در کنترل جریان سیال می توان استفاده کرد.
